Power Supply Variable 1.3V - 12.2V 1A

Rangkaian power supply dibawah ini dapat menghasilkan output ber-variasi antara 1.3V DC sampai dengan 12.2V DC dengan arus 1A. Selain itu rangkaian power supply ini juga dilengkapi dengan over-current protection atau pelindung terhadap arus belebih. Rangkaian power supply ini sangat sederhana, tapi kualitas-nya cukup bagus, dibuat ber-basiskan IC regulator yang cukup legendaris yaitu LM723.

(Biar jelas, gambarnya di klik aja!)

Keterangan:
R2 untuk mengatur tegangan output. Arus maksimum ditentukan oleh R3, rangkaian over-current protection didalam LM723 mendeteksi tegangan pada R3, apabila mencapai 0,65V maka tegangan output akan di off-kan. Sehingga arus yang melewati R3 tidak bisa melebihi 0,65/R3 walaupun output rangkaian di-short-kan.

C3 dan C4 adalah kapasitor keramik, sebisa mungkin disolder langsung dengan PCB, hal ini dikarenakan LM723 rawan terhadap osilasi yang tidak dinginkan.

LM723 bekerja dengan tegangan input 9.5V sampai 40 V DC dan LM723 bisa menghasilkan sendiri arus sebesar 150mA jika tegangan output tidak lebih dari 6-7V dibawah tegangan input.

Spesifikasi:
Output (Nilai yang diperkirakan):

Vmin = (R4 + R5) / (R5*1.3)
Vmax = (7.15 / R5) * (R4 + R5)

Imax = 0.65/R3

Max. Power on R3: 0.42/R3

Min. Input DC Voltage (pin 12 to pin 7): Vmax + 5

Daftar Komponen:
B1 40V/2.5A
C1 2200uF (3300uF even better)
C2 4.7uF
C3 100nF
C4 1nF
C5 330nF
C6 100uF
D1 Green LED
D2 1N4003
F1 0.2A F
F2 2A M
IC1 LM723 (in a DIL14 plastic package)
R1 1k
R2 Pot. 5k
R3 0.56R/2W

R4 3.3k
R5 4.7k
S1 250V/1A
T1 2N3055 on a heatsink 5K/W
TR1 220V/17V/1.5

Sumber

Download Ebook Maryamah Karpov

Saya memang bukan penggemar seri buku laskar pelangi karangan Andrea Hirata. Ada dua alasan mengapa saya menguploadkan ebook Maryamah Karpov ini, pertama karena istri saya merupakan pembaca tiga novel Andrea Hirata sebelum-nya ( Laskar Pelangi, Edensor, Sang Pemimpi ) sehingga ebook ini sangat dia tunggu-tungu. Alasan kedua adalah keprihatinan saya terhadap blog-blog yang menampilkan keyword "Download Ebook Maryamah Karpov" hanya untuk kepentingan SEO semata, tanpa menyertakan link download ebook Maryamah Karpov yang sebenarnya.

Ebook Maryamah Karpov yang saya uploadkan ini berekstensi djvu. Sehingga untuk melihatnya dibutuhkan software djvu viewer, jangan khawatir karena djvu viewernya juga saya sertakan dalam paket file download ebook Maryamah Karpov.

Selain itu saya juga ingin berterimakasih kepada ottoys@yahoo.com yang sudah meluangkan waktunya untuk men-scan buku Maryamah Karpov setebal 504 halaman. Ebook ini saya uploadkan untuk kepentingan pendidikan jadi tolong jangan diperjual belikan sebagaimana pesan dari ottoys@yahoo.com. Bila anda menyukai buku ini, lebih baik anda beli saja versi aslinya, agar mood menulis Andrea Hirata tidak hilang dan dapat menulis buku-buku yang lebih bagus lagi. Semoga anda dapat menikmatinya.

Screen Shoot Ebook Maryamah Karpov:
Cover:
Daftar Isi:
Penutup:

Download ebook Maryamah Karpov Disini

Pernikahan Elkaubisa

Setelah menunggu selama 23 tahun 4 bulan 0 hari, akhirnya saya melepas masa lajang dengan seorang wanita cantik dan baik hati bernama Nuruli Maharyati. Kepada para pembaca Blog ini, saya mohon doa dan restunya, semoga keluarga yang baru kami bangun ini di berkahi oleh Allah swt, dikaruniai keturunan yang sholeh dan sholehah sehingga dapat membetuk keluarga yang sakinah mawadah warahmah.

Berikut ini adalah beberapa foto pernikahan kami di cilacap


Untuk foto Pernikahan di Jogja akan saya upload pada kesempatan berikutnya, tunggu saja tanggal mainnya...

Pemrograman Jam Digital Secara RTC (Real Time Clock) Menggunakan Bascom 8051

Pada posting sebelumnya, saya sudah pernah membahas tentang jam digital menggunakan AT89C2051 dengan bahasa pemrograman assembler. Kali ini ada sebuah projek jam digital yang lebih menarik meskipun masih tetap menggunkan AT89c2051. Lah, terus menariknya dimana???

Menariknya pada projek kali ini kita mnggunakan bahasa BASIC untuk pemrogramannya. Selain itu kita juga kan dikenalkan dengan pemrongraman real time clock pada AT89C2051. Kalau sudah tidak sabar untuk mencoba, silahkan liat dulu gambar rangkaian-nya.

Rangkaian Jam digital RTC menggunakan Bascom 8051.

Gambar diklik aja, biar jelas...

Source Code Jam digital RTC menggunakan Bascom 8051.
Source Code dan Flowchart bisa di download di Sumber

Amplifier 150W dengan Crossover Aktif(Active Crossover)

Rangkaian Amplifier 150W dengan Crossover Aktif (Active Crossover) ini sangat menarik. Sebenarnya rangkaian ini menggunakan chip power amplifier 4 channel. Nah, sebagai Crossover Aktif (Active Crossover) disini kita gunakan juga sebuah chip yang dapat memisahkan nada bass, midrange dan treble, output dari Crossover Aktif (Active Crossover) langsung bisa dikuatkan oleh power amplifier.

Chip Power amplifier 4 channel yang kita pakai adalah SANYO LA47536 yang mempunyai daya output sampai dengan 150W, sedangkan untuk Crossover Aktif (Active Crossover) kita pakai LF353 dari National Semiconductor.

Blok diagram rangkaian Amplifier 150W dengan Crossover Aktif(Active Crossover)

Note: Input yang digunakan adalah MP3 player.

Rangkaian Crossover Aktif(Active Crossover) atau Tone Control 3 Band

Note: Biar lebih jelas, gambar diklik aja…

Rangkaian Power Amplifier 150W dengan 4 channel

Note: Biar lebih jelas, gambar diklik aja…

PCB rangkaian Amplifier 150W dengan Crossover Aktif(Active Crossover)

Note: Biar lebih jelas, gambar diklik aja…

Sumber

Download PCMAV 2.0 + ClamAV + Update Build5

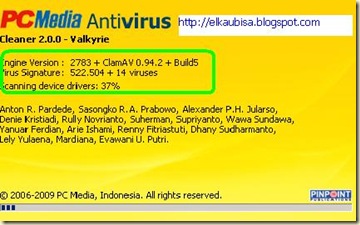

Yang ditunggu-tungu akhirnya datang juga, PCMAV 2.0 Final. Tapi saya mau minta maaf dulu buat para pembaca setia blog ini, karena saya agak terlambat meng-upload PCMAV 2.0 Final ini. Untuk mengobati rasa kecewa para pembaca, PCMAV 2.0 Final sudah saya gabungkan dengan engine ClamAV terbaru ( 12 maret 2009 ), tidak hanya itu PCMAV 2.0 Final ini juga saya gabungkan dengan Update Build5. Silahkan lihat screen shotnya :

Setelah mencoba PCMAV 2.0 Final, memang ada beberapa perubahan yang saya rasakan antara lain:

1. Loading-nya lumayan lebih cepat dibandingkan PCMAV 1.9X

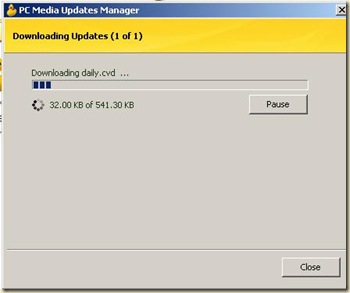

2. Proses download update-an virus definition-nya secara otomatis.

3. Warna-nya didominasi Kuning-Emas, beda sama PCMAV 1.9X yang didominasai warna Biru-putih. Icon-nya juga ganti jadi Bebek.

4. Terdapat beberapa folder baru yaitu foder “vdb” yang berguna sebagai tempat update-an virus database baru disimpan dan folder “lib” yang berguna sebagai tempat file library pendukung.

5. Untuk menggabungkan PCMAV 2.0 Final dengan ClamAV maka kamu harus membuat sebuah folder baru dengan nama “Plugins” kemudian didalam folder “Plugins” buat lagi folder dengan nama “Clamav”. Copykan file Microsoft.VC80.CRT.manifest, msvcm80.dll, msvcp80.dll, msvcr80.dll, libclamav.dll, libclamunrar.dll, libclamunrar_iface.dll, daily.cvd, main.cvd ke dalam folder ClamAv tersebut.

Beberapa kekurangan yang saya temui saat mencoba PCMAV 2.0 Final adalah:

1. PCMAV 2.0 RTP dideteksi sebagai Trojan oleh AVIRA Personal, AVG Free 8.0, dan beberapa antivirus lainnya. Semoga saja ini cuma false alarm.

2. Pada saat Loading Database ClamAV dibutuhkan waktu yang sedikit lambat.

Kalau sudah tidak sabar untuk mencoba, silahkan ambil filenya disini:

Download PCMAV 2.0 + ClamaV + Update Build5 | Via 4shared

Menambah Arus Regulator 78XX

Sebuah power supply yang menggunakan IC Regulator 78XX memang sudah sering kita jumpai. Salah satu kelebihan menggunakan IC Regulator 78XX adalah mampu menghasilkan tegangan keluaran yang stabil, tapi kelemahan IC Regulator ini adalah arus output setelah melewati IC Regulator 78XX tidak bisa lebih dari 650mA.

Untuk mengatasi keterbatasan arus yang dihasilkan oleh IC Regulator 78XX, maka kita bisa menggunakan Transistor Daya untuk mensupply arus tambahan agar power supply tetap menghasilkan tegangan yang stabil. Berikut ini gambar rangkaian Power Supply Regulator 78XX yang sudah dilengkapi transistor daya:

Apabila ada arus lebih dari 650mA melalui IC Regulator, maka transistor daya akan mulai bekerja untuk mensupply arus tambahan. Hal ini menyebabkan transistor daya tersebut akan menjadi panas, sehingga transistor daya harus dipasangi heat sink yang cukup.

Pada rangkaian diatas, apabila anda menginginkan tegangan output sebesar 12V, maka anda harus menggunakan IC 7812. Ingat! Tegangan input harus lebih besar dari 12V, hal ini untuk mencegah tegangan jatuh ( drop voltage ).

Sumber
