Rangkaian Sistem (tidak) Minimum (Evaluation Board) AT89C2051 dan AT89C4051

Mungkin kita lebih familier dengan istilah Rangkaian Sistem Minimum AT89C2051, tapi kali ini rangkaian yang saya hadirkan bukan hanya sebuah Rangkaian Sistem Minimum AT89C2051 melainkan lebih dari itu. Rangkaian ini lebih pantas disebut Evaluation Board AT89C2051 dan AT89C4051.

Beberapa kelebihan dari Rangkaian Sistem Minimum AT89C2051 / Evaluation Board AT89C2051 dan AT89C4051 yang saya hadirkan kali ini adalah, mendukung hardware-hardware dibawah ini:

• RS-232 interface, DB-9
• Header for LCD display
• I2C, PCF8574 I/O extender
• AT24C04, I2C EEPROM


Download PCB dan Skematik Diagram | Sumber

Frekuensi Meter Digital Menggunakan AT89c2051

Dengan sebuah sistem mikrokontroler AT89c2051 dan sebuah display LCD kita bisa membuat sebuah frequensi meter digital yang bisa mengukur frekuensi sampai dengan 250KHz. LCD yang digunakan adalah LM16200.

Rangkaian Frekuensi Meter Digital Menggunakan AT89c2051 adalah sebagai berikut:

untuk memprogram AT89c2051, kita menggunakan BASCOM 8051, berikut ini flowchart program Frekuensi Meter Digital Menggunakan AT89c2051:

Source Code Frekuensi Meter Digital Menggunakan AT89c2051, adalah sebagai berikut:

'--------------------------------------------------------
' file: efy20fm24.BAS 25-12-05
' Frequency Meter Program using AT89c2051 micro controller
' written using bascom-51 from www.mcselec.com holland
' an embedded visual basic compiler for 8051 micro
' controllers
' by K.S.Sankar Web: www.mostek.biz
'------------------------------------------------------
' Connect the timer0 input P3.4 to a frequency generator
' with 24 mhz xtal accuracy ok upto 250khz
' define crystal speed and include file
$regfile = "89c2051.dat"
$crystal = 24000000
' define variables used
Dim A As Byte
Dim C As Long , D As Long
Dim Count As Word
Dim T0ic As Long
Dim Delayword As Word

' Initialize variables
Count = 0
T0ic = 0
D = 0
' initialize ports
P1 = 0
P3 = 255
' configure lcd display
Config Lcd = 16 * 2
Config Lcdpin = Pin , Db4 = P1.4 , Db5 = P1.5 , Db6 = P1.6 , Db7 = P1.7 , E = P1.3 , Rs = P1.2
Cls
'clear the LCD display
Lcd " EFY Freq Meter "
' define timer0
Config Timer0 = Counter , Gate = Internal , Mode = 1
'Timer0 = counter : timer0 operates as a counter
'Gate = Internal : no external gate control
'Mode = 1 : 16-bit counter
' set t0 internal interrupt
On Timer0 Timer_0_overflow_int
' interrupt will be generated on every 65536 count
Priority Set Timer0
Enable Interrupts
Enable Timer0

Counter0 = 0
'clear counter
Start Counter0
'enable the counter to count
Do
'set up a 1 sec accurate DO NOTHING loop
Enable Interrupts
'wait 1 as per BASCOM-51 is not accurate
For Delayword = 1 To 45440
Next Delayword
Disable Interrupts
C = Counter0
'get counter value
D = T0ic * 65536
Lowerline
C = C + D
T0ic = 0
Lcd " "
Lowerline
' show the frequency
Lcd "f=" ; C ; " Hz"
Waitms 255
Waitms 255
C = 0
Counter0 = 0
Start Counter0
're-start it because it was stopped by accessing the COUNTER
Loop

' timer0 int subroutine
Timer_0_overflow_int:
Rem timer0 overflow ( 65535 ) interrupt comes here
' increment the variable
Incr T0ic
Return
End
' end of program
' uses 1106 bytes of program memory

Download source code, rangkaian lengkap Frekuensi Meter Digital Menggunakan AT89c2051 | Sumber

Cara Mendapatkan Kaspersky Antivirus 2009 Valid Untuk 6 Bulan ( Lisensi Gratis Dari Cina )

Beberapa hari yang lalu saya pernah memposting Cara Mendapatkan Kaspersky Antivirus 2009 Valid Untuk 6 Bulan ( Lisensi Gratis ) tapi sampai sekarang, email untuk license key-nya belum datang-datang juga. Ternyata ada cara lain untuk mendapatkan kaspersky antivirus 2009 gratis selama 6 bulan, dan cara ini juga legal. Kalau kemarin kita menggunakan situs promosi dari India, sekarang kita pakai situs dari cina. Untuk mendapatkan Kaspersky Antivirus 2009 secara gratis selama 6 bulan, ikuti langkah berikut:

1. Masuk ke: http://li.kaba365.com/

2. Masukkan email anda, kemudian klik button yang ada.(pada saat saya membuka halaman http://li.kaba365.com/, saya tidak menemukan form pengisian email tetapi saya menggunakan sedikit trik, yaitu dengan cara klik menu View > pagestyle > no style. hasilnya bisa kamu lihat digambar dibawah)

tetapi saat saya buka menggunakan IE 7, hasilnya normal, seperti ini:

3. Masukkan verification code dengan benar, kemudian klik button sebelah kiri bawah.

4. Bila ada pesan pop-up, klik cancel aja!



5. Cek inbox email-mu yang kamu masukkan pada step-2, harusnya kamu menerima email baru dari noreply@pcstars.com.cn dengan subject 赠送给您的卡巴斯基反病毒2009（半年卡）, catat 25 digit  Kaspersky activation code.

kalau di-komputer-mu belum ada kaspersky antivirus 2009, download dulu disini setelah itu install, pastikan kamu melih opsi “activation later’ saat menginstall program tersebut.

6. Klik kanan pada icon kaspersky, kemudian pilinh settings.

7. Pilih options, hilangkan centang pada enable self-defense, kemudian klik OK.

8. Klik kanan pada icon kaspersky, kemudian klik exit.

9. masuk ke C:\Program Files\Kaspersky Lab\Kaspersky Anti-Virus 2009\Skin\loc , rename folder en menjadi sch

10. Buka regedit kemudian masuk ke HKEY_LOCAL_MACHINE\SOFTWARE\KasperskyLab\protected\AVP8\environment

11. Cari Name Localization, klik 2x kemudian rubah data yang ada dari en menjadi sch, tutup regedit.

12. Jalankan Kaspersky antivirus 2009, kemudian pilih activate online, kemudian masukkan 25 digit kaspersky activation code yang sudah kamu dapat tadi.

13. Selamat, kamu sudah punya kaspersky antivirus 2009 yang legal selama 6 bulan, lumayan kan?

Activate Free 6 Months Kaspersky Anti-Virus 2009 Chinese Key Code on English Setup

Cara Mendapatkan Kaspersky Antivirus 2009 Valid Untuk 6 Bulan ( Lisensi Gratis )

1. Masuk ke http://www.kasperskyindia.com/registration.asp

















2. Isikan form yang ada dengan lengkap, jangan lupa masukkan email yang valid, karena License Key akan dikirimkan ke alamat email tersebut. Pin code diisi dengan 6 digit angka terserah kamu, contohnya: 354741, 366765, dll…. Setelah itu klik Submit.

3. Apabila benar, akan muncul pesan tentang pengiriman License Key ke email anda.

4. Tunggu sekitar 2 Hari, License key akan segera dikirimkan ke email anda. Setelah itu gunakan license key tersebut untuk menikmati Kaspersky Antivirus 2009 selama 6 bulan.

Disunting dari sumber:

Teori Dasar Antena Dan Transmisi (Bagian 3 Selesai)

Transmisi

Seberapa jauh gelombang elektromagnetik dapat berjalan? Secara teori saat mulai bekerja, gelombang radio akan berjalan selamanya. Tetapi pada kenyataanya gelembang elektromagnetik mengalami pelemahan oleh atmosfir dan faktor-faktor yang lain. Berapa-pun besarnya daya yang digunakan dalam proses transmisi,sinyal yang diterima mengalami pelemahan yang diakibatkan oleh adanya jarak dengan pemancar. Sampai pada titik tertentu sinyal akan menjadi sangat lemah sehingga alam, noise atmosfir lebih besar dari sinyal yang dipancarkan



Sensitivitas

Jika sebuah radio penerima tertera “sensitivity 20uV/m”, ini berarti sinyal terlemah yang masih bisa diterima oleh radio tersebut ialah 20uV/m. Untuk menerima sinya yang lebih lemah dari nilai tersebut dibutuhkan antena dengan gain yang besar atau sebuah preamplifier. Masalahnya, bila kita ingin memperbesar sinyal berarti kita juga memperbesar noise yang menginterfensi sinyal tersebut.

contoh:

Jika sebuah pemancar mempunyai daya sebesar 100W, jarak dengan radio penerima ialah  10Km. Berapakah kuat medan-nya?

Penyelesaian:

Catatan: Hasil diatas diasumsikan pada kondisi ideal, tidak diperhitungkan rugi-rugi yang terjadi pada proses transmisi.



Propagasi / Perambatan

Perambatan adalah istilah yang menggambarkan seberapa baik berjalannya suatu gelombang elektromagnetik. Faktor-faktor yang mempngaruhi perambatan adalah frekuensi dari gelombang elektromagnetik, ionosphere, ketinggian antena pemancar dan penerima.

Selesai

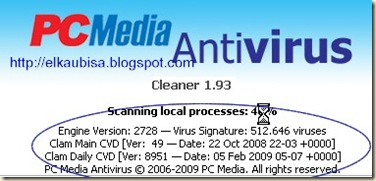

Download PCMAV 1.93 + ClamAV

Seperti bulan-bulan sebelumnya, bulan ini kembali saya berikan buat para PCMAV mania, PCMAV 1.93. Dan seperti biasa juga PCMAV 1.93 terbaru ini langsung saya gabungkan dengan engine ClamAV supaya antivirusnya lebih ganas. Seperti biasa, belum ada hal baru dari PCMAV 1.93, masih tetap lambat loadingnya apalagi kalau digabungin dengan ClamAV. Tapi ya mau gimana lagi, antivirus ini memang jadi andalan buat virus-virus lokal sih.

menurut virusindonesia.com:

Beberapa perubahan yang telah dilakukan di rilis ini diantaranya adalah adanya penambahan engine cleaner khusus untuk virus Autoit yang dikenal dapat memanfaatkan Yahoo! Messenger sebagai media penyerangannya. Selain itu, ada juga engine cleaner khusus untuk virus Recycler beserta variannya yang dapat melakukan code injection.

APA YANG BARU?
a.Ditambahkan, database pengenal dan pembersih 67 virus
lokal/asing/varian baru yang dilaporkan menyebar di Indonesia.
Total 2560 virus beserta variannya yang banyak beredar di
Indonesia telah dikenal di versi 1.93 ini oleh engine internal PCMAV.

b.Ditambahkan, engine cleaner khusus untuk virus Autoit beserta variannya.

c.Ditambahkan, engine cleaner khsusus untuk virus Recycler beserta
variannya yang diketahui memiliki kemampuan code injection.

d.Diperbaiki, kesalahan informasi pada file PCMAV.log di bagian Operating
System, khsusunya saat PCMAV dijalankan di Vista.

e.Diperbaiki, tampilan informasi persentase pada saat proses scanning.

f.Diperbaiki, kesalahan deteksi (false alarm) heuristik pada beberapa
program dan script.

g.Diperbarui, perubahan beberapa nama virus mengikuti varian baru yang
ditemukan.

h.Perbaikan beberapa minor bug dan improvisasi kode internal untuk
memastikan bahwa PCMAV Cleaner & PCMAV RealTime Protector lebih
dari sekadar antivirus biasa.

Download PCMAV 1.93 + ClamAV

Teori Dasar Antena Dan Transmisi (Bagian 2)

Karakteristik antena berbeda antara disain dan frekuensi operasinya dan masih ada banyak faktor yang mempengaruhi performa dari sebuah antena. Saat mengukur output dari suatu antena pemancar, pengukuran harus dilakukan di area yang dinamakan “far field”. Sedangkan “near field” adalah area yang paling dekat dengan antena, atau dikenal juga dengan medan induksi, dan kekuatan medan pada area ini jauh berbeda dengan “far field”. Batas area “Near” “Far” ditunjukkan pada diagram dibawah ini:

Garis vertikal yang berada ditengah menggambarkan panjang dari sebuah antena, L dalam satuan meter, R adalah jari-jari near field. Disebalah luar near field adalah area yang dinamakan far field. Disinilah tempat pengukuran dari kuat medan harus dilakukan. Pada far field, Daya diterima per unit area dari antena isotropic dihitung dengan menggunakan persamaan dibawah ini:

Persamaan diatas dikenal sebagai hukum inverse square, saat dua kali lipat jarak memberikan empat kali lipat pengurangan Daya sinyal. Biasanya pada buku manual sebuah radio penerima tertera “sensitivitas” yang menunjukkan nilai sinyal “paling lemah” yang bisa diterima. Sensitivitas biasanya dikutip dalam satuan V / m atau volts per meter. Persamaan dibawah ini digunakan untuk menghitung kekuatan medan dalam V / m:

Dimana E adalah Kekuatan Medan ( V/m ), d adalah jarak ( meter ) dan Pt adalah daya dari pemancar ( Watt ). Harus dicatat bahwa pada persamaan ini diasumsikan 100% energi ditransfer dari pemancar ke antenna, dan menggunakan antena dipole. Pada prakteknya, ada rugi-rugi pada pengouplingan sinyal dari transmiter ke antena, dan juga rugi-rugi dari antena itu sendiri.

Bersambung

Teori Dasar Antena Dan Transmisi (Bagian 1)

Dalam bentuk sederhana, antena hanya sebuah panjang kawat.Fungsi dari antena ialah merubah energi elektromagnetik menjadi tegangan untuk diterima, atau mengubah variasi tegangan mejadi energi elektromagnetik untuk dipancarkan.Sebuah gelombang elektromagnetik (EM) terdiri dari Perubahan Magnetik dan Medan Listrik dan Perjalanan Melalui Ruang pada 300,000,000 meters per second.

Panjang Gelombang (Wavelength) dari Gelombang EM atau Gelombang radio bisa ditentukan menggunakan persamaan berikut ini:

Dimana wavelength dalam satuan Meter, Frequency dalam satuan MHz. Sedang Frequency dapat dicari menggunakan persamaan:

Ada banyak tipe antena antara lain: directional, whip, multi- element arrays dan masih banyak lagi, semuanya memiliki karakteristik masing-masing.

Antena Whip saat diposisikan vertikal akan memancarkan dan menerima dari segala arah (omnidirectional) dan dikenal juga sebagai antena isotropic.Antena Dipole terbuat dari dua buah kawat lurus dan bisa diatur secara vertikal atau horizontal. Gelombang transmisi dapat terkutub secara vertikal atau horizontal tergantung arahnya. Saat menggunakan antena dipole, pastikan bahwa antena penerima dan pemancar mempunyai arah yang sama.

Bersambung…

Variable Power Supply 0-25V 10A dengan Swithing Regulator L4970

Rangkaian dibawah ini merupakan rangkaian power suply yang bisa menghasilkan tegangan bervariasi dari 0V sampai 25V dengan arus maksimal 10A. Apabila di rancang dengan cermat pada sebuah PCB, rangkaian-nya cukup kecil karena komponen yang digunakan ialah IC readymade circuit.

IC L4970 merupakan Switching Regulator, sehingga bisa kamu bayangkan sendiri-lah, betapa bagusnya kwalitas Tegangan DC yang dihasilkan dari rangkaian ini. Trafo yang kamu gunakan, tidak boleh kurang dari 10Ampere, selain itu pada lilitan sekunder trafo menghasilkan tegangan AC 28V dan 8V. Untuk komponen yang lainnya silahkan lihat digambar.

Disunting dari sumber

PTC (Indonesia) Cara Mudah Dapat Recehan

PTC merupakan singkatan dari Paid To Click. Seperti namanya, layanan PTC akan membayar kita apabila kita meng-klik iklan yang ditampilkan untuk selanjutnya kita lihat sampai batas waktu tertentu. Di Indonesia belakangan ini penyedia layanan PTC sudah semakin banyak. Pada awal tahun 2009 ini saya menemukan 3 layanan PTC baru yaitu:

1. klikajadeh.com

2. ngebux.com

3. securebux.cn

Update (15 Februari 2009 )

4. palinghot.com

Ke-empat layanan PTC diatas memiliki banyak kesamaan. Kita akan dibayar 100 – 150 rupiah setiap kali kita meng-klik dan melihat sebuah iklan selama 30 detik. Kita tidak bisa melihat lebih dari satu iklan pada saat bersamaan. Selain itu ketiga layanan PTC diatas juga menggunakan sistem referal dan keanggotaan premium.

Layanan PTC sangat saya sarankan buat teman-teman penjaga warnet. Dari pada bengong nunggu warnet, mending cari recehan, biarpun recehan tapi kalau banyak kan bisa jadi jutawan.

Buat teman-teman yang mau daftar silahkan klik pada banner dibawah ini:

1. klikajadeh.com

2. ngebux.com

3. securebux.cn

4. palinghot.com

(Banner-nya ga ada)
