Transistor Sebagai Saklar (Bagian 1)

Saat sebuah transistor digunakan pada suatu rangkaian, fungsi dari transistor tersebut ditentukan oleh kurva karakteristik-nya.

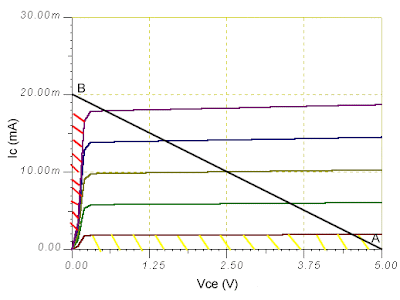

Transistor memeliki kurva karakteristik input, output dan transfer, yang paling umum digunakan adalah kurva karakteristik output. Pada saat Transistor digunakan sebagai saklar, maka daerah yang digunakan pada kurva karakteristik ialah daerah "cut-off" dan daerah "saturasi", untuk lebih jelasnya lihat gambar dibawah.
Daerah yang diarsir kuning adalah daerah "cut-off". Pada saat "cut-off" kondisi dari transistor adalah arus basis sama dengan nol (IB = 0), Arus output pada kolektor sama dengan nol dan Tegangan pada kolektor maksimum atau sama dengan tegangan supply (VCE = VCC).

Daerah yang diarsir merah adalah daerah "saturasi". Pada saat "saturasi" kondisi dari transistor adalah arus basis maksimal (IB=Max) sehingga menghasilkan arus kolektor maksimal (IC=Max) dan tegangan Kolektor Emitor minimum (VCE=0).

Bersambung ke bagian 2 ( Garis beban, Perhitungan dan rumus transistor sebagai saklar ).
