Audio Power Amplifier Stereo 20 Watt

Dengan menggunakan IC LM 1875 buatan National Semiconductor, kita bisa membuat sebuah Power Amplifer sederhana, tetapi menghasilkan suara yang cukup handal.





Rangkaian diatas dapat menghasilkan penguatan tegangan sampai dengan 27dB untuk setiap channel. Penguatan tegangan bisa dirubah dengan mengganti R feedback yaitu R5 (pada rangkaian diatas menggunakan R 22K). Tapi penguatan tegangan tidak boleh kurang dari 20dB karena bisa menyebabkan osilasi.

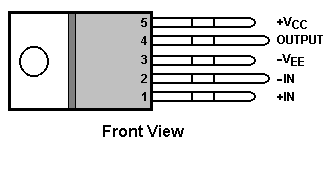

Konfigurasi pin dari LM 1785 bisa dilihat pada gambar dibawah ini:

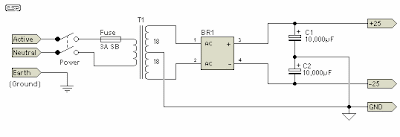

Sedangkan untuk rangkaian power supply-nya bisa kamu lihat pada gambar dibawah:

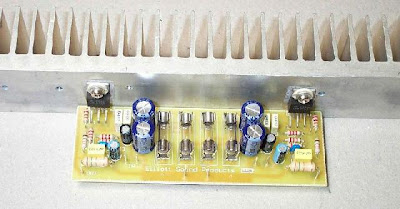

Kalau sudah jadi, kira-kira hasilnya seperti ini:

Untuk lebih jelas, silahkan:
Download Datasheet LM1785
