Thermometer LED

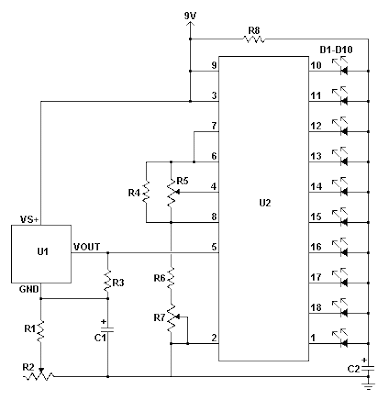

Rangkaian berikut ini adalah Thermometer yang menggunakan LED sebagai indikator suhu. Rangkaian ini menggunakan LM34DZ sebagai sensor suhu-nya, LM34Dz menggunakan satuan Fahrenheit. Apabila kamu mengingikan sensor suhu yang satuannya Celcius kamu bisa menggunakan LM35.



Part
Total Qty.
Description
Substitutions
C111uF 25V Electrolytic Capacitor
C2110uF 25V Electrolytic Capacitor
R112.2K 1/4W Resistor
R2, R5, R731K Trim Pot
R311K 1/4W Resistor
R411.5K 1/4W Resistor
R61470 Ohm 1/4W Resistor
R81100 Ohm Or 15 Ohm 1/4W Resistor (See Notes)
D1 - D1010LED
U11LM34DZ Precision Fahrenheit Temperature Sensor
U21LM3914 Bar/Dot Graph Driver IC
MISC1Board, Wire, Socket For U1 and U2, Case

Catatan:

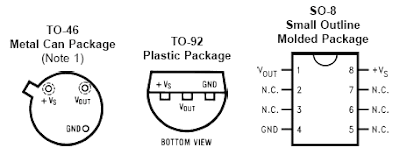

1. Konfigurasi PIN U1 tergantung dari jenis IC yang kamu beli, lihat gambar dibawah!
2. Gunakan soket untuk U1 dan U2, hal ini untuk memudahkan proses kalibrasi karena kedua IC tersebut harus dilepas.
3. Gunakan voltmeter untuk mengkalibrasi rangkaian diatas. Hidupkan rangkaian diatas, biarkan beberapa menit agar suhu disekitar bisa terdeteksi dengan stabil. Groundkan probe (-) voltmeter, hubungkan probe (+) ke pin 6 dan 7 U2. Atur R7 sampai voltmeter menunjukkan tegangan sebesar 3,345V. Sekarang hubungkan probe (+) ke pin 4 U2 kemudian atur R5 sampai Voltmeter menunjukkan tegangan sebesar 2,544V. Matikan rangkaian (putuskan hubungan dari sumber tegangan) kemudian cabut U1 dan U2 dari soketnya. Ukur nilai dari R3 menggunakan ohmmeter kemudian ingat nilai R3 tersebut! Atur nilai R1 sampai besar R1=3 *R3. Pasang kembali U1 dan U2, rangkaian siap digunakan.
( sumber aaroncake.net )
