10 Desember 2008

Saklar Suhu Otomatis Menggunakan LM35 dan TL431

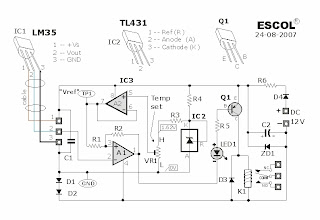

Rangkaian berikut ini merupakan Saklar Suhu Otomatis Menggunakan LM35 dan TL431. Jantung dari rangkaian ini adalah Sensor suhu LM35 yang mengkonversi suhu dengan besaran Celcius menjadi tegangan dengan besaran volt secara linier. Output LM35 pada pin 2 akan berubah-ubah sesuai dengan suhu sekitarnya dari -55 derajat C ( 550mV ) sampai 150 derajat C (1,5V).




Untuk membuat sebuah rangkaian Saklar suhu yang akurat menggunkan LM35, maka kita membutuhkan tegangan refrensi yang presisi pula. Tegangan refrensi yang presisi tersenut bisa kita dapatkan dari TL431. Selain itu kita juga membutuhkan rangkaian komparator yang akurat yang bisa dibangun menggunakan LM358.


VR1 dan R3 membentuk rangkaian pembagi tegangan yang akan menentukan harga tegangan refrensi (Vref) 0V - 1,62V. Op-Amp (A2) mem-buffer Vref untuk menghindari terjadinya pembebanan pada rangkaian pembagi tegangan (VR1 dan R3). Op-Amp (A1) merupakan rangkaian comparator yang membandingkan nilai Vref dengan nilai dari LM35 dan akan menetukan kondisi relay ON atau OFF.

Proses kalibrasi:
Relay bisa ditetukan aktif pada suhu mulai dari 0 derajat C sampai 150 derajat C. Contoh-nya, kita akan mengatur relay ON pada saat suhu 70 derajat C.

1. Hubungkan Voltmeter pada TP1 (probe positif) dan Gnd (probe negatif).
2. Atur VR1 sampai voltmeter menunjukan tegangan sebesar 0,7V

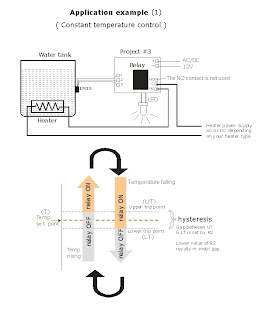

Pada penerapannya rangkaian diatas bisa digunakan untuk menjaga suhu air pada suhu 70 derajat C. Gambar dibawah merupakan ilustrasi penerapan rangkaian diatas.



PARTS LIST

(the following components will be included in the package unless otherwise stated)
IC1 : LM35 Precision Centigrade Temperature sensor
IC2 : TL431 +2.5V precision voltage reference
IC3 : LM358 Dual single supply Op-amp.

LED1 -- 3mm or 5mm LED

Q1 -- General purpose PNP transistor ( A1015,...) with E-C-B pin-out)

D1, D2
-- 1N4148 silicon diodes (or 1SS133)
D3, D4
-- 1N400x (x=2,,,,.7) rectifier diodes

ZD1 --- Zener diode, 13V, 400mW

Preset (trim pot) : 2.2K (Temperature set point)
Resistor : ( 1/4W or 1/6W)
  • R1 -- 10K
  • R2 -- 4.7M
  • R3 -- 1.2K
  • R4 -- 1K
  • R5 -- 1K
  • R6 -- 33Ω

Capacitors :

  • C1 -- 0.1 µF ceramic or mylar cap
  • C2 -- 470 µF or 680 µF 16V electrolytic cap

Miscellaneous items :
8-pin socket -- x 1 pcs
Miniature relay -- DC12V DPDT, Coil=400
Ω or higher


Sumber:
http://www.escol.com.my/Projects/Project-03(Thermostat-1)/Proj-03.html

Download PCB disini
